保險杠支架在哪個位置(保險杠支架在哪個位置安裝)

目前防止保險杠下沉主要有三種方式：

（1）增加前保險杠中部支架

前保險杠總成上部一般直接或者間接通過中部支架安裝于車身前端模塊上，如圖所示。整車總布置和造型風格決定了保險杠上部安裝點與發蓋分縫的X向距離L。當L超過一定值時，會增加前保險杠總成的下沉風險。對于L值較大的項目，建議增加前保險杠中部支架用于支撐，以改善前保險杠下沉的現象。

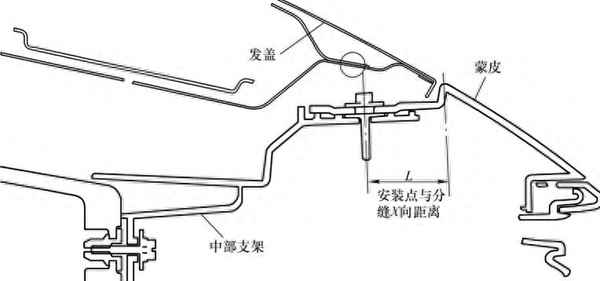

前保險杠上部安裝典型斷面

（2）前保險杠上部安裝點分布

除前保險杠總成上部安裝點的懸臂因素外，安裝點的布置對預防前保險杠的下沉也有較大影響，如下圖所示。安裝點的布置主要包括安裝點的個數和安裝點間距b兩個方面。合理布置安裝點的數量和間距能在一定程度上改善前保險杠的下沉情況。

前保險杠上部安裝點分布

（3）增加支撐結構

此外，增加支撐結構也能很好地預防或改善保險杠下沉狀態。支撐結構主要分布在兩個區域：前照燈區域和中部緩沖梁區域。

前照燈對保險杠的支撐主要作用于前格柵兩側。通過在前照燈上增加支撐結構，使保險杠或前格柵的內部結構搭接于該支撐結構上，從而起到改善前保險杠下沉的作用，如圖所示。緩沖梁處的支撐結構主要作用于前保險杠中部，通過在緩沖梁上增加支撐支架，或在保險杠上增加支架或結構，使保險杠在高度方向上得到緩沖梁的支撐，從而起到改善保險杠下沉的作用。

前照燈處支撐結構形式
