今天，我們來講下怎么接電動車的控制器，還有接控制器需要注意的事項。我拍了幾張圖供大家參考。

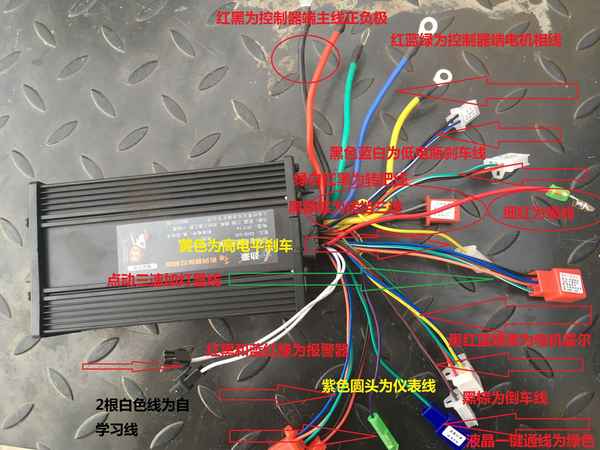

各個線的作用名稱

隨控制器接線圖和方法

下面我們先來說接控制器的注意事項和一些特殊情況怎么處理

接控制器前先確定斷開了電池總線也就是空氣開關，如果沒有或者不能確定，應該先擰掉任意一個電池的螺絲和線，這樣是為了接線過程中出現意外短路打火或者接錯線燒控制器。

然后，要注意接正負極時如果有接線板，盡量把正負極放在接線板2端，防止接線上螺絲短路打火燒毀接線螺絲。（這種適用于沒有斷開開關的時候）

下面我們來說下安裝連接線的順序

安裝前我們先找到粗黑 粗紅 細紅線 三根正負極和鎖線 還有粗黃粗綠粗藍三根相線 霍爾線。然后連接好對應顏色的線即可（這里要注意有的電動車負極線不是黑色可能為綠色的粗線注意分辨，不要和電機綠色相線接反了，不然調試會燒控制器）

霍爾線

初學我們接好這些線即可，然后連接好電池線或者空氣開關拆掉的線，再接好自學習線開鑰匙看電機的正反轉是否正常，不正常重新拔掉自學習再次看電機是否為正轉，如果正常我們可以開始下一步找轉把線，找到轉吧線后按照紅色接紅色 黑色接黑色 綠色接綠色接好擰轉吧。看是否正常 ，不正常我們再次檢查看是那根線接錯了引起的。

撥擋三速和轉吧線

接下來找三速線接好即可，一般接三速線如果高中低不對我們只需要調一下三根線的位置，知道正常即可。

一線通和倒車線

接好了三速我們來找儀表線，有時會遇到儀表線接好以后，我們的車子儀表不會動的情況，我們可以將車子上出來的儀表線直接接在電機黃綠藍三根任意一根上，看哪個可以用就接上即可。

高低電平和點動三速線

最后我們找到高低電瓶剎車線，高剎就接高剎，低剎就接低剎，接好就算完成，固定好控制器就算完成了。

由于時間問題今天就說這么多，有時間會拍視頻給大家具體講。有喜歡的歡迎關注哦=^_^=

每天學習一分鐘，讓你的人生更加精彩。=^_^=
