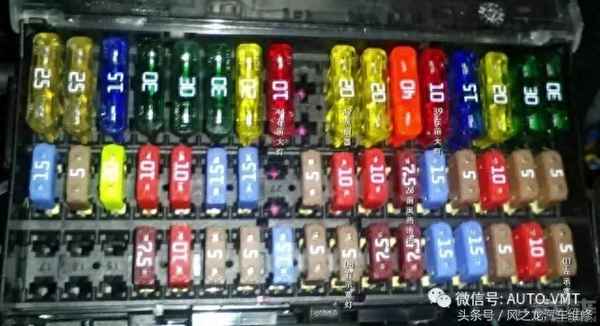

汽車保險絲中英文對照表;保險絲圖片大全大圖
1 MIR DEFG 車外后視鏡除霧器
6 T/SIG 駐車/空擋位置及倒車燈開關,轉向信號燈閃爍器
7 EBTCM/TPS 電子制動及引力控制模塊,節氣門位置傳感器接口模塊
8 ERAP WPR 元件中央(RAP雨刮)繼電器
9 RADIO 音響接收器
10 WIPER 風擋雨刮/清洗器開關
11 I/PINDC 氣囊診斷模塊(帶傳感器),組合儀表
12 ELCIGN1 自動水平控制傳感器
13 CHIME 警報,巡航控制釋放開關,內后視鏡,后窗除霧繼電器,催化轉化器,溫度警報(只用于日本)
14 CCMIGN1 中央控制模塊
15 AIR BAG 氣囊模塊(帶傳感器)
16 GEN 發動機電氣發電機,次級發電機冷卻風扇繼電器
17 MEM SEAT 駕駛員座椅調節器存貯模塊,加熱駕駛員座椅控制模塊,加熱乘客座椅控制模塊
18 CCM IGN3 中央控制模塊(遙控門鎖接收器及防盜模塊
19 RAP PWR 輔助延時切斷繼電器
20 A/C COMP A/C壓縮機繼電器,主發動機冷卻風扇繼電器
21 RAP BATT 元件中央(RAP雨刮)繼電器
22 HVAC MDL 鼓風機馬達控制模塊
23 TRK REL 后室蓋釋放開關
24 STARTER 防盜繼電器,氣囊診斷(帶傳感器)模塊
25 HVAC IGN 組合儀表,鼓風機馬達控制模塊
26 ELC SENS 自動水平控制傳感器,后室禮貌燈
27 D/INT LTS 元件中央繼電器
28 FRT CIG 前點火器
29 RR CIG 后點火器
30 EBTCM 電子制動及牽引力控制模塊
31 PARK LTS 前燈線束繼電器
32 HORN 喇叭繼電器
33 HVAC BAT 警報,加熱器-A/C控制,組合儀表,發動機油位指示器控制模塊,大燈開關,音響接收器
34 CCM BAT 中控模塊
35 PWR MIR 門鎖開關,外后視鏡,電動座椅靠后控制
36 TRK PDWN 后室蓋拉下裝置
37 HAZARD LTS 危險警告燈閃爍器
39 PWR LUMB 電動座椅氣動控制模塊,音響電動天線繼電器
40 HTD SEAT 加熱駕駛員座椅控制模塊,加熱乘客座椅控制模塊
41 CORNR LTS 組合儀表,音響控制,角燈,轉向信號開關,前駐車燈
42 I/P DIM LTS 大燈開關,車內燈,變光
43 TAIL LTS 后尾燈,后側示寬燈,牌照燈
44 STOP LTS 剎車燈開關
45 PWRLK 門鎖繼電器
2 RAP RLY 輔助延時切斷繼電器
3 PWR SEAT 駕駛員電動座椅開關,乘客電動座椅開關,駕駛員電動座椅存儲模塊
4 RR DEFG 后除霧繼電器
5 HDLTS 大燈繼電器,日行燈模塊
5 ABS/TC 60A至ABS/TC制動壓力調節閥
6 EMPTY
7 SCNDRY CLG FAN 40A至次級發動機冷卻風扇馬達控制繼電器
8 PRIMRY CLG FAN 40A至主發動機冷卻風扇控制繼電器
9 LEVEL CONTROL 30A至自動水平控制空氣壓縮機
10 ENGINE 30A至U/H電氣中心,#13-PCM/燃油泵15A,#14-空氣泵20A
11 HEADLIGHTS/HORNS 50A至I/P保險絲盒斷電器,#5-HDLTS 20A,保險絲#31-駐車LTS20A,#32-喇叭25A
12 EMPTY
13 PCM/FUEL PUMP 15A至燃油泵繼電器,燃油泵/發動機機油壓力指示開關,PCM
14 AIR PUMP 20A至二次空氣噴射泵繼電器
15 PCM/IGN 10A至PCM,自動變速箱點火線圈
16 INJ 1 10A至燃油噴嘴氣缸1-4-6-7
17 EMISSIONS 10A至EGR,真空控制信號電磁閥,二次空氣噴射泵繼電器,空氣流量傳感器,列1(左)加熱氧傳感器,列2(右)加熱氧傳感器,蒸發排放碳罐凈化電磁閥
18 INJ 2 10A至燃油噴嘴氣缸2-3-5-8
A A/C COMP RELAY A/C壓縮機繼電器
C AIR PUMP RELAY 二次空氣噴射泵繼電器
豐田車系統保險絲中英文名稱及相關的系統對照情況見下表
FUSE 保險絲、熔斷絲
2 DOME 保險絲 室內燈系統
3 STOP 保險絲 停車燈系統
4 HORN 保險絲 喇叭
5 ST 保險絲 起動機
6 DEFOG 保險絲 除霧器系統
7 TRUN 保險絲 轉向信號燈系統
8 PANEL 保險絲 儀表板
9 GAUGE 保險絲 組合儀表
10 ENGINE 保險絲 發動機
11 RADIO 保險絲 音響系統
12 CHARGE 保險絲 充電系統
13 IGN 保險絲 點火系統
14 FOG 保險絲 防霧燈系統
15 WIPER 保險絲 刮水器和洗滌器系統
16 CIG 保險絲 點煙器
17 TAIL 保險絲 尾燈
18 A/C 保險絲 空調系統
19 EFI 保險絲 電子控制燃油噴射系
20 AIR SUS 保險絲 空氣懸架系統
21 ABS 保險絲 防抱死制動系統
22 SRS 保險絲 輔助乘員保護系統
23 ECU 保險絲 電子控制單元
24 HAZ-HORN 保險絲 危險-喇叭
25 POWER 保險絲 電動車窗控制系統
26 CB DOOR 保險絲 電動門鎖控制系統
27 FL RAD FAN 保險絲 散熱器風扇
28 HTR 保險絲 加熱器系統
29 HEAD RH-LWR 保險絲 右前照燈近光
30 HEAD LH-LWR 保險絲 左前照燈近光
31 HEAD RH-UPR 保險絲 右前照燈遠光
32 HEAD LH-UPR 保險絲 左前照燈遠光
33 TEMP 溫度
34 O/D 超速
35 A/T 自動變速器
36 TDCL 故障診斷連接器
37 TEL 車載電話
38 RR A/C 保險絲 后空調系統
39 RR SEAT-HTR 保險絲 后座加熱器系統
40 SEAT-HTR 保險絲 前座加熱器系統
41 ECU-IG 保險絲 巡航控制系統、電動傾斜和伸縮控制系統、ABS 系統
42 ECU-B 保險絲 安全氣囊警告燈
43 DOME-CLOCK 保險絲 車內照明系統、液晶車內后視鏡、電子表
AIR CON [A,C] 空調
BACK 倒車燈
CIG [CIGAR] 點煙器
LIG。HTER 打火
CHARGE 充電
DEFOG 雨刮
DOME 室內燈
DEFOGGER 去霧器
DRL 白晝運行燈
ENGINE 發動機
EFI 電子控制噴射
ECT 電控變速
ECU---IG 電控點火
FOG 霧燈
FL..ESC臺 前左電子控制
GAUGE 測計[儀表]
HEAD [大燈]
HEATER 暖氣
HAZ 危險,[警告燈]
HORN 喇叭
METER 儀表
MODE 時鐘
PWR 電源
POWER 電源開關
PANEL 儀表板
REAR[r.R] 后
ROOM 室內
RADIO 收音機
STARTER 起動機
START 啟動
STOP 停,[剎車燈]
SHUTDOWN 停止
SPARE 備用
SEAT,HTR 加熱器
SIGNAL 信號
SUNROOF 天窗
TAIL 尾[小燈]
TURN 轉向
WIPER 噴洗器
MIST 間歇
MIR,HTR 后視鏡除霧
COOLER 冷氣
COMPR 升縮
CDS 風扇
RDI 電子冷卻
EBV 電子制動分配
LH 左
RH 右
UPR 上
LWR 下
空調[HVAC]……天窗[SUNROOF]……雨刮器[WIPER]……免提[HANDS FREE]……防盜[IMMOB IL IZER]……變速器控制模塊[TCM]
福特(FORD)標牌、豐田(TOYOTA)標牌 日產(NISSAN)標牌 寶馬(BMW)標牌 道奇(DODGE MTV)標牌 奔馳(MERCEDES BENZ)C280標牌 本田(HONDA)標牌
、奔馳(MERCEDWS—BENZ)140系列保險絲
、寶馬(BMW)735il保險絲
、凌志(LEXUS)400保險絲和繼電器
、本田(HONDA ACCORD)保險絲和繼電器
、福特天霸(FORD TEMPO)保險絲和繼電器
、(CROWN3.0)保險絲和繼電器
七、豐田科羅娜(COROLLA)保險絲
凱迪拉克(CADILLAC)儀表板
寶馬(BMW)735i1儀表板顯示
、發動機機械(ENGINE MECHANICAL)
電子燃油噴射系統(EFI SYSTEM)
冷卻系統(COOLING SYSTEM)、點火系統(IGNITION SYSTEM)充電系統(CHARGING SYSTEM)
六、啟動系統(STARTING SYSTEM)
、離合器(CLUTCH)
自動變速箱(AUTOMATIC TRANSMISION)
、手動變速箱(MANUAL TRANSMISSION)
、制動系統(BRAKE SYSTEM)
、動力轉向(POWER STEERING)
、懸掛和車橋(SUSPENSION AND AXLE)
、空調系統(AIR CONDITIONING SYSTEM)
前大燈和尾燈(HEADLIGHT AND TAILLIGHT)
轉向和危險警告燈(TURN SIGNAL AND HAZARD WARNING SYSTEM)
、車內燈系統(INTER IORLIGHT SYSTEM)
、停車燈系統(STOP LIGHT SYSTEM)
、雨刮和噴水系統(COMBINATION METER)
、組合儀表(COMBINATION METER)
、電動窗控制系統(POWER WINDOW CONTROL SYSTEM)
、電動門鎖控制系統(POWER DOOR LOCK CONTROL SYSTEM)
、電動后視鏡控制系統(POWER MIRROR CONTROL SYSTEM)
、電動座椅控制系統(POWER SEAT CONTROL SYSTEM)
