車型：10款景程
發動機型號：2HO
行駛里程：89955
故障描述：一輛行駛9萬公里的景程，在維修店更換后視鏡后，后視鏡折疊無法使用。
故障分析
①后視鏡故障
②后視鏡開關故障
③開關到后視鏡線路故障
檢修過程
車輛進站，車主反映該車后視鏡事故撞壞了，在維修店更換了一個新的后視鏡，但是開關按上去完全沒反應。我們驗證故障現象，發現右側的后視鏡鏡片的上下調節功能包括轉向燈功能全部失效，但是左側的是正常的，由此排除電源供電的可能性。
左側的后視鏡上下左右的鏡片調節由調節開關控制，右側的是由照明控制模塊控制。

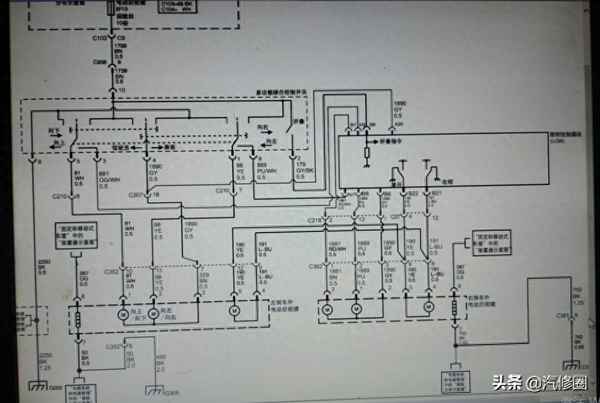

根據電路圖分析，左側的后視鏡折疊功能正常，說明照明控制模塊的折疊電路在C362處的8號腳和9號腳處應該是正常的。那么車外后視鏡插頭處有沒有電壓呢？
在車外后視鏡插頭的4號和5號腳處可以測量到折疊信號的電壓。說明從折疊信號是有的，但是后視鏡插頭的1-2-3號腳均未發現電壓。根據電路圖分析，如果1-2-3號腳沒電，說明在C218處可能存在問題。C218在右前A柱附近，拔下插頭，發現插頭存在進水銹蝕。已經沒辦法處理了，只能先飛線處理。經過飛線處理后，后視鏡插頭處的上下左右鏡片調節功能已經有電到了，但是插上修理店新的后視鏡仍然沒有作用。是不是修理店的配件不“正宗”呢？
于是我們找了一輛同款車型，將后視鏡拆下來裝上去，后視鏡可以調節了。所有功能恢復正常。于是建議車主重新訂購后視鏡總成，更換原廠配件。
你以為這樣就完了？
當新的后視鏡到店后，噴好漆裝上去發現，上下左右的鏡片調節功能恢復正常，但是折疊功能出現了問題。具體表現為，左邊折疊，右邊收起。右邊折疊的時候左邊收起，這個時候我們?nèi)慷家詾轱w線的時候折疊線束接反了，但是檢查下來，C218處線束并沒有問題。
經過新舊后視鏡的顏色和針腳圖仔細對比，后視鏡的插頭針腳，在折疊線路上插反了。處理好線束針腳后，故障排除。
故障處理方案
對車外后視鏡線路進行處理后，故障排除
總結
此次案例中，我們首先遇到C218處的線路銹蝕，其次遇到修理店的副廠配件完全不能使用，最后在通用原廠配件上面有發現針腳插反。所以說在平時維修中，配件質量至關重要，即使是號稱質量最好的原廠配件也存在一定錯誤，不知道是不是10款改款景程中電路部分存在改動的原因，在后來的科帕奇后視鏡更換中也遇到類似的針腳問題。修理工只有靠自己的思維和手中的工具去驗證問題所在，所以一定要細心，認真。
