汽車保險盒—汽車保險盒在哪里
汽車保險絲的種類和位置與更換教程
Types and locations of car fuses with replacement tutorials
汽車電路中有許多用電設備被不同顏色的電線連接起來，其中最不可忽視的應該是保險絲。保險絲是習慣叫法，國家標準中稱熔斷器。保險絲的作用是保護電路(線路)及用電設備，汽車保險絲在車輛中常見的直流環境中工作。保險絲的額定電壓為32至80伏，安培額定值為0.5至500安。保險絲廣泛用于汽車、卡車、公共汽車和越野運輸設備，以保護為操作燈、加熱器、空調、收音機、電動車窗和其他電氣附件供電的電纜、電線和電氣元件。它們還用于電動和混合動力汽車以及各種電子應用。典型的汽車保險絲包括汽車刀片保險絲，例如汽車ATO保險絲、汽車Mini保險絲、汽車MAXI保險絲和汽車MEGA保險絲。

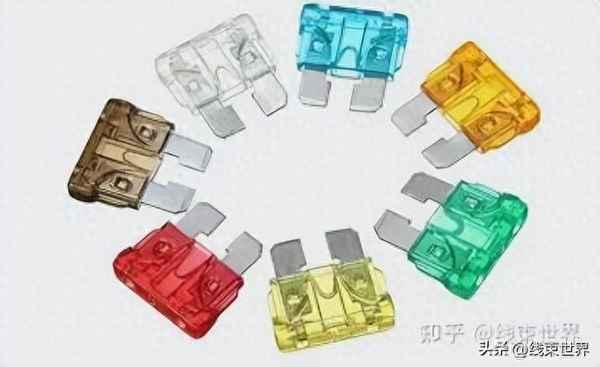

圖1 汽車保險絲
01 什么是汽車保險絲
汽車常用保險絲有高電流保險絲和中低電流保險絲，一般較容易接觸到的為中低電流保險絲。中低電流保險大致可分為片式保險絲(包括自動保險絲盒迷你保險絲)、插入式保險絲、旋緊式保險絲、管式保險絲盒平板式保險絲，其中我們能接觸到的為中號ATO或小號快熔型片式保險絲。片式保險絲可承載小電流、短時間脈沖電流，如大燈電路、后玻璃除霜等。
汽車片式保險絲顏色的國際的標準：2A灰色、3A紫色、4A粉色、5A桔黃色、7.5A咖啡色、10A紅色、15A藍色、20A黃色、25A透明無色、30A綠色和40A深桔色。根據顏色的不同，可以很清楚的區分不同安培數的大小。
片式保險絲內的導體由類似于焊料的金屬制成，它比普通導線本身的熔點低。該導體的尺寸要通過非常精確的校準，以便在達到額定電流時，能夠產生足夠的熱量熔斷該導體，斷開電路。保險絲有兩個重要的工作參數，一個是工作電壓，另外一個則是額定電流，車主在購買或更換時要根據電路中的電壓和電流來選擇。
02 汽車保險絲的類型
為了識別車輛使用的保險絲類型，可能需要檢查位于車輛中的保險絲盒。但是某些保險絲類型對于某些車輛是通用的，以下是車輛中最常見的保險絲類型。
?刀片式保險絲
如果是1986年以后制造的汽車，它可能包含刀片式保險絲，這些保險絲很容易通過其塑料主體和兩個金屬插腳識別。盡管幾乎所有汽油動力車輛都使用刀片保險絲類型，但它們有六種不同的尺寸，額定電流范圍從1安培到100安培。
圖2 刀片式保險絲
?博世保險絲
博世保險絲在老式歐洲汽車中很常見，可以通過錐形末端和6×25mm的物理尺寸大小來識別博世保險絲。這些保險絲也稱為6AC、GBC或保險絲。該安培評級由熔斷器的顏色表示，并遵循1分之72581DIN標準。如果是1980年或更早的歐洲車型，它可能包含博世保險絲。
圖3 博世保險絲
?玻璃管式保險絲
直到1986年，美國的汽車制造中都普遍使用各種管型(圓柱形)玻璃保險絲。這些保險絲中的大多數直徑為1/4英寸，但長度各不相同，并以AG后綴指定“汽車玻璃”例如。1AG、3AG、7AG、8AG、SFE保險絲等，這些玻璃保險絲的額定電流通常為1A至30A。
雖然不再普遍用于車輛，玻璃管保險絲仍為一系列不同的應用而制造。如果是1986年或更早在北美制造的汽車，它可能包含玻璃管式保險絲。
圖4 玻璃管式保險絲
?盧卡斯保險絲
盧卡斯保險絲主要用于在英國組裝或制造的舊汽車，Lucas型保險絲有陶瓷保險絲和玻璃管保險絲。陶瓷保險絲很容易通過規范端識別，長度為1或1.25英寸。與美國玻璃管保險絲相比，盧卡斯玻璃管保險絲具有不同的直徑尺寸。然而，許多盧卡斯保險絲座確實容納了他們的美國玻璃管保險絲對應物。如果是1986年或更早的英國車型，或者在英國組裝的汽車，并且保險絲類型為陶瓷，可能需要專門尋找LucasFuse。
圖5 盧卡斯保險絲
03 刀片保險絲類型
雖然刀片保險絲有6種不同的尺寸，但它們分為四種主要類型。每種類型都有不同的尺寸，使它們易于相互識別。
?Maxi重型半導體保險絲
Maxi刀片保險絲是最大類型的刀片保險絲，額定電流范圍為20到100安培。MaxiBladeFuse是最大尺寸的BladeFuse，寬29.2毫米，高34.3毫米，厚8.9毫米。Maxi保險絲的另一個重要的地方是，對應的額定電流DIN顏色在25和35安培時不同，分別是灰色和棕色，而不是透明和藍綠色。
圖6 Maxi重型半導體保險絲
?常規(ATO/ATC)刀片保險絲
這是Littelfuse設計的第一款便攜式保險絲，在車輛中仍然很常見。它們的尺寸為19.1寬、18.8毫米標準。它們的尺寸為19.1寬、18.8毫米，高和厚5.1毫米。
圖7 迷你刀片保險絲
圖8 薄型迷你刀片保險絲
?微型2刀片保險絲和微型3刀片保險絲
目前可用的最小刀片保險絲是微型刀片保險絲。它們可提供2或3個金屬端子(插腳)，雙腳微型刀片保險絲被稱為Micro2保險絲，額定電流范圍為5至30安培，寬9.1毫米，高15.3毫米，厚3.8毫米。三爪微型刀片保險絲被稱為微型3保險絲，額定電流為5至15安培。Micro3Fuse的尺寸為14.4毫米寬、18毫米高和4.2毫米厚。
圖9 微型2刀片式保險絲
圖10 微型3刀片保險絲
Micro3保險絲旨在保護2個不同的輸出電路不受單一電源的影響。電源通過中間插腳流入保險絲，并通過2個外部插腳流出，保險絲額定電流適用于兩個輸出電路。
04 汽車保險絲的位置
車輛上的保險絲盒可以位于多個位置，根據您擁有的車輛的型號、品牌或類型，可能有多個保險絲盒。
一般車輛上會有兩個保險絲盒，里面就裝著車上的保險絲。其中一個位于發動機艙右側，主要負責汽車外部電器的安全，如ECU、玻璃水、車燈、喇叭、ABS等電路的安全保護；另外一個位于轉向管柱下部左側，主要負責點煙器、車窗升降、電動座椅和安全氣囊等車內電器的正常工作。然而，找到您的保險絲盒的最簡單方法是查閱您的車主手冊，如果您的汽車沒有，通常可以通過搜索找到免費副本。
圖11 車輛保險絲盒
05 汽車保險絲的更換教程
汽車在使用過程中，若有電器設備不工作，則可能是保險絲燒毀導致，需及時更換。
方法為：先關閉點火開關，打開保險絲盒蓋。然后再更換保險絲。
注意事項：
需按照保險絲盒蓋上注明的額定電流值更換保險絲，不要改用比額定電流高的保險絲。
如果新保險絲又立刻熔斷，則說明，電路系統可能存在故障，應盡快檢修。
在沒有備用保險絲情況下，緊急時可以更換對駕駛及安全沒有影響的其他設備上的保險絲代替。
如果不能找到具有相同電流負荷的保險絲，則可采用比原保險絲額定電流低的代替。
06 關于汽車保險絲的常見問題
?汽車保險絲多少錢?
平均而言，保險絲盒的價格從5美元到60美元不等，具體取決于零售商、它的制造材料和駕駛的汽車類型。如果由機械師來安裝它，那么人工成本可能從65美元到110美元不等。
?汽車保險絲燒了會怎么樣?
通常保險絲熔斷只會導致輕微的汽車電氣問題，例如備用燈或車內燈不工作、無法使用收音機、失去轉向信號或某些氣候控制功能無法正常工作。但是在極少數情況下，保險絲熔斷可能意味著汽車無法啟動。
?什么是汽車中使用的30安培保險絲?
有些汽車只有兩個保險絲，一種額定電流約為30-50安培的設備可保護通過點火開關接線的組件 — 閃光燈、雨刷器、加熱器電機和儀器。
?汽車保險絲能用多久?
通常保險絲的使用保質期/預期壽命為10年。
?什么情況下應該更換汽車保險絲?
除非熔斷器已熔斷，否則不需要更換保險絲，因此這不是定期維護的事情。在檢查它們方面，根據您車輛的情況，許多只需要目視檢查金屬是否存在。
?汽車保險絲為什么會燒壞?
接線錯誤或雨刮器電機故障會導致電流過大，從而導致保險絲熔斷，有缺陷的開關可能會導致短路。其他電氣部件，例如加熱和冷卻鼓風機電機、電動座椅、電動燃油泵或空調，都可能導致保險絲熔斷。
07 結語
以上就是汽車保險絲種類和位置與更換教程的介紹了，雖然需要確定車輛保險絲類型的原因有很多，但最常見的是更換保險絲。要特別注意，保險絲熔斷可能是車輛電氣系統出現更大問題的跡象，應咨詢合格的機械師，以確保其安全運行，以避免將自己或其他人置于危險之中。
